Доработка китайского насоса: сборка осушителя воздуха своими руками.


Рекомендуемые сообщения

ПРИВЕТСТВУЮ ВСЕХ ЗАИНТЕРЕСОВАВШИХСЯ!
Значит, речь пойдет о том, как мне удалось, не прибегая к помощи прочих узких специалистов (токаря и т.д.) доработать собственноручно китайский насос,
уменьшив содержание влаги во всасываемом воздухе насосом.
Изначально насос был переведен на РТИ FKM зеленые и коричневые, заправлен антифризом, заменен манометр на отечественный.
На сегодняшний день насос в лёгкую заправляет 350 кубиков резервуар от 100 до 300 бар за 4 подхода, при этом контрольный фильтр перед штуцером остается сухим.

Доработка будет заключаться в следующем:
1. Установка дополнительного фильтра вначале шланга и заодно перевод подключения шланг/насос на быстроразъёмный.
2. Сборка из подручных материалов осушителя всасывающего воздуха с верхней установкой с использованием быстросъемного подключения для удобства обслуживания и хранения.

Для этого понадобиться:
- Посетить всем известный интернет магазин AliExpress, OZON ... (ну или кому как удобно) и приобрести следующие компоненты:

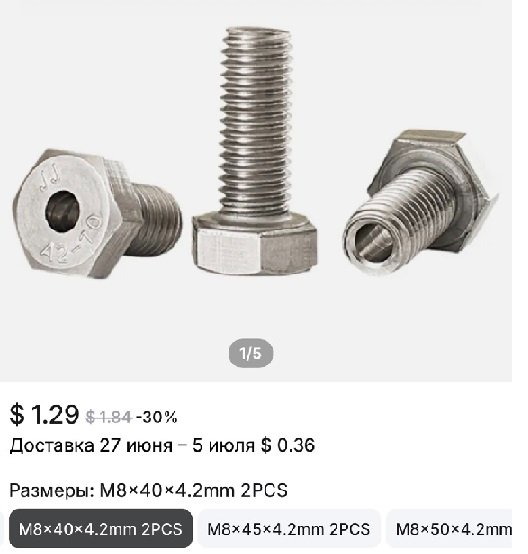

1.Болт с просверленным сквозным отверстием м8:

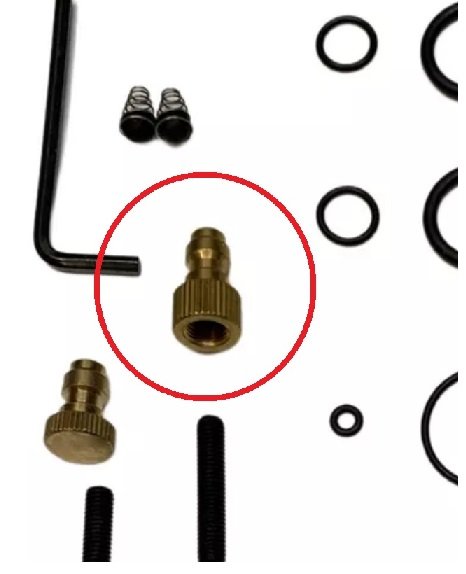

2.Фитинг быстроразъёмный (папа), из комплекта ЗИП, который идет с насосом:

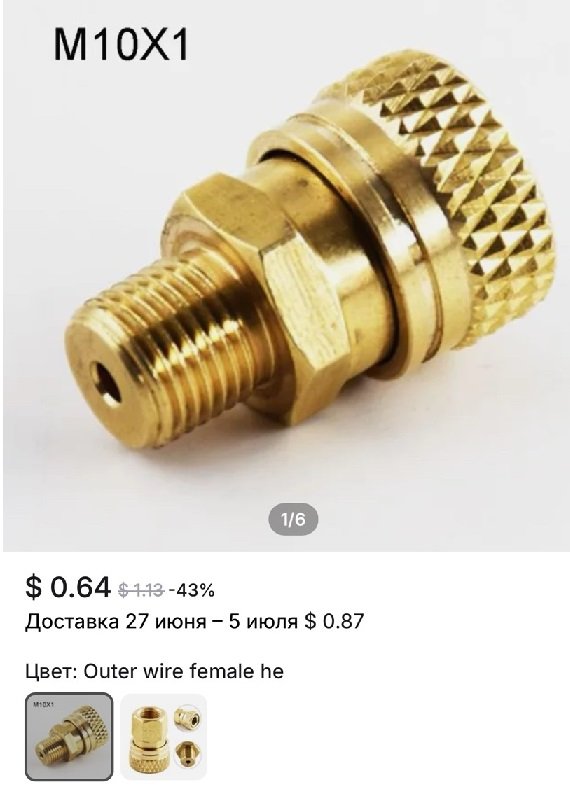

3.Фитинг быстроразъёмный м10х1 (мама):


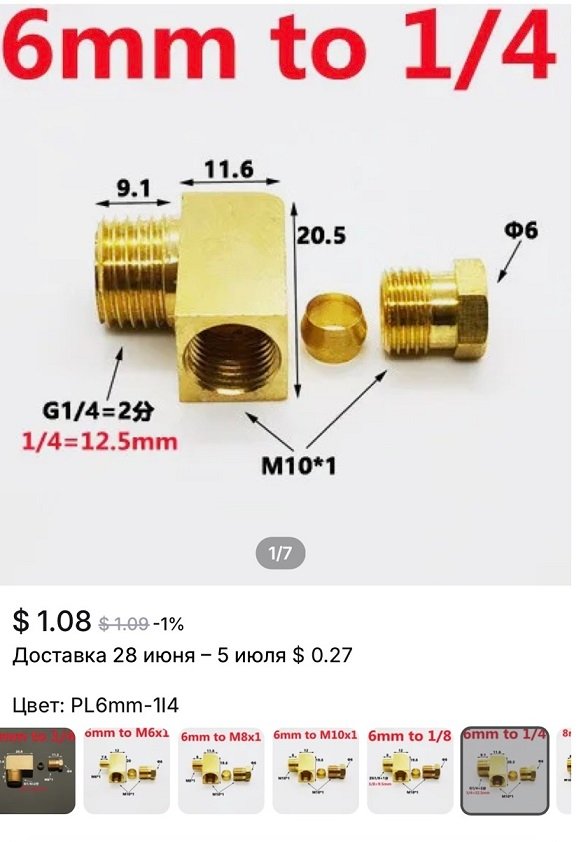

4.Фитинг для соединения труб угловой:

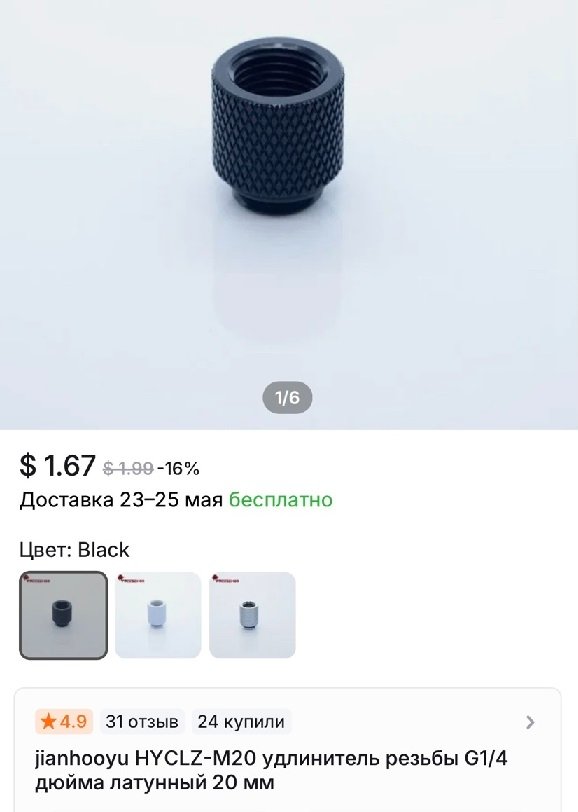

5.Удлиннитель 20мм с резьбой G1/4 (для установки дополнительного фильтра):

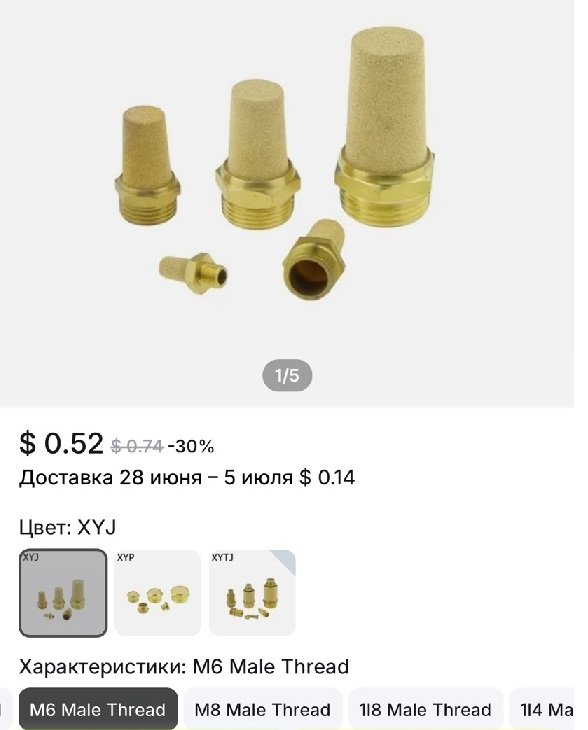

6.Фильтр от крупных частиц м6:

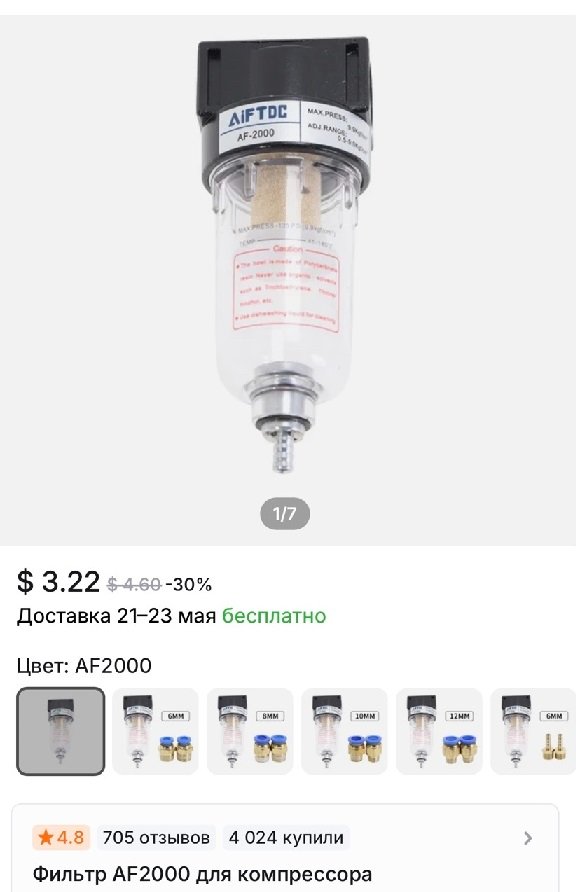

7.Фильтр проточный для компрессора:

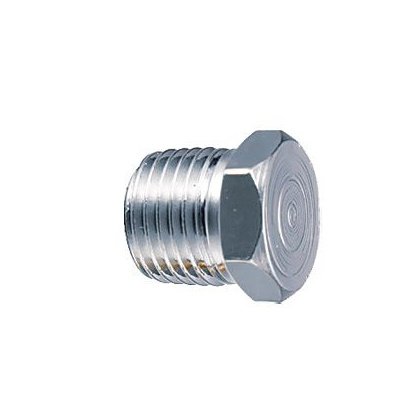

8.Заглушка с резьбой G1/4.

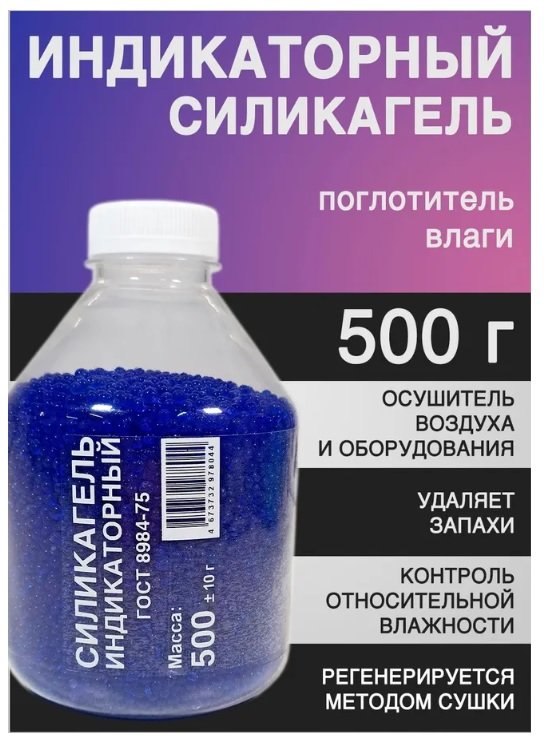

9.Силикагель индикаторный ГОСТ 8984-75 (OZON) (из расчета 28 гр. на заправку):

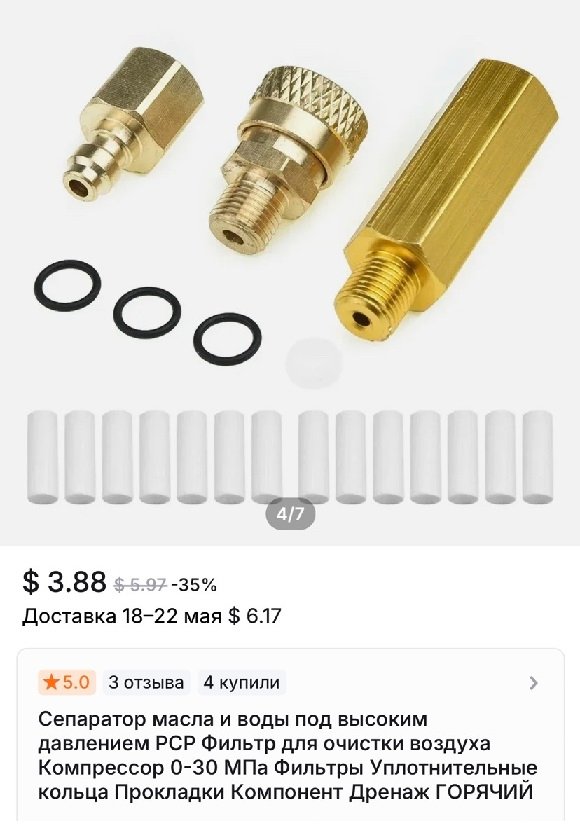

10. Дополнительный фильтр для установки на шланг;

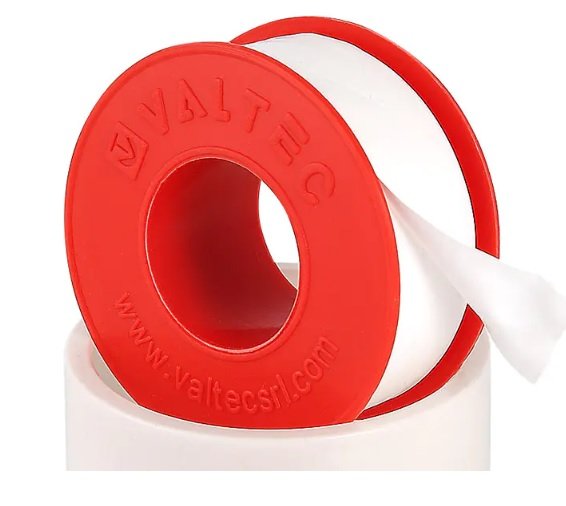

11.Фум-лента:

- Оборудование и инструмент:
1.Две руки человеческие;
2.Шестигранный ключ 3мм;
3.Ключ из комплекта насоса;
4.Пассатижи;
5.Шуруповерт или дрель;
6.Наждак (напильник);
7.Наждачния бумага разных фракций (для полировки головки болта);
8.Сверла по металлу (4мм и 9мм).

НЕПОСРЕДСТВЕННО ПРОЦЕСС:

Процесс подготовки и сборки первого узла:

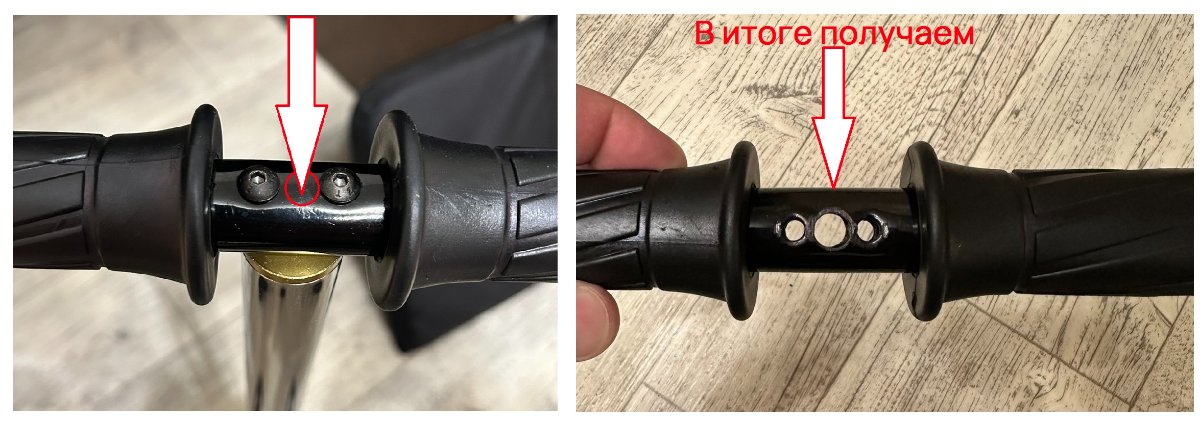

1.Берём рукоять насоса и просверливаем отверстие в 4мм, а затем увеличиваем до 9мм в центре промежутка между двумя отверстиями для фиксации рукояти к насосу.

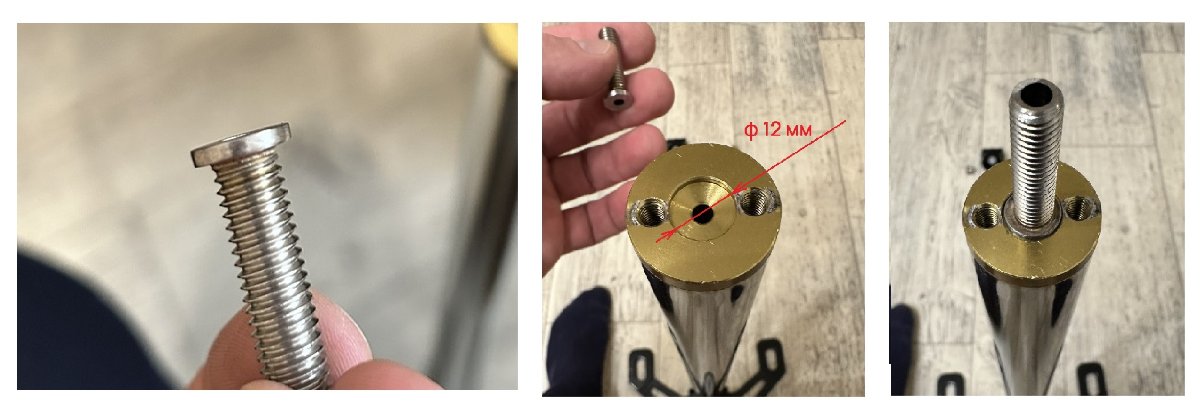

2.Берём болт, зажимаем его в патроне шуруповерта (дрели), включаем и обтачиваем на наждаке (напильником) до размера посадочного места в верхней пробке насоса в отверстии для забора воздуха. В моем случае размер головки болта: 11мм диаметр и высота 1.8 мм.

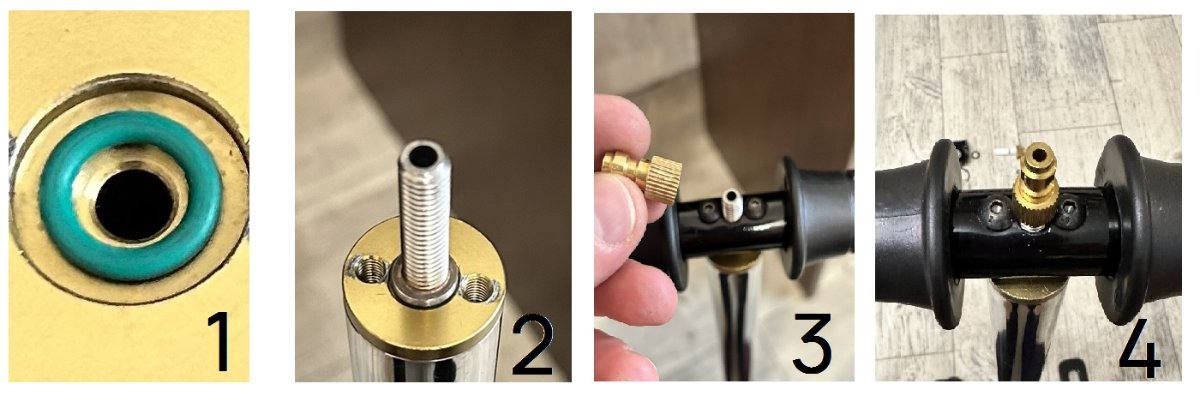

3.Процесс сборки первого узла:
- в посадочное место верхней крышки насоса вкладываем любую резинку подходящего размера;
- вкладываем в посадочное место на уложенную резинку обточенный болт;
- продеваем сквозь болт вновь просверленным отверстием рукоять;
- притягиваем рукоять штатными болтами к верхней крышке;
- накручиваем быстроразъёмный фитинг из ЗИПа насоса.

Процесс подготовки и сборки второго узла:

1.Полностью разбираем проточный воздушный фильтр. Оставляем только металлический корпус и колбу с уплотнением.

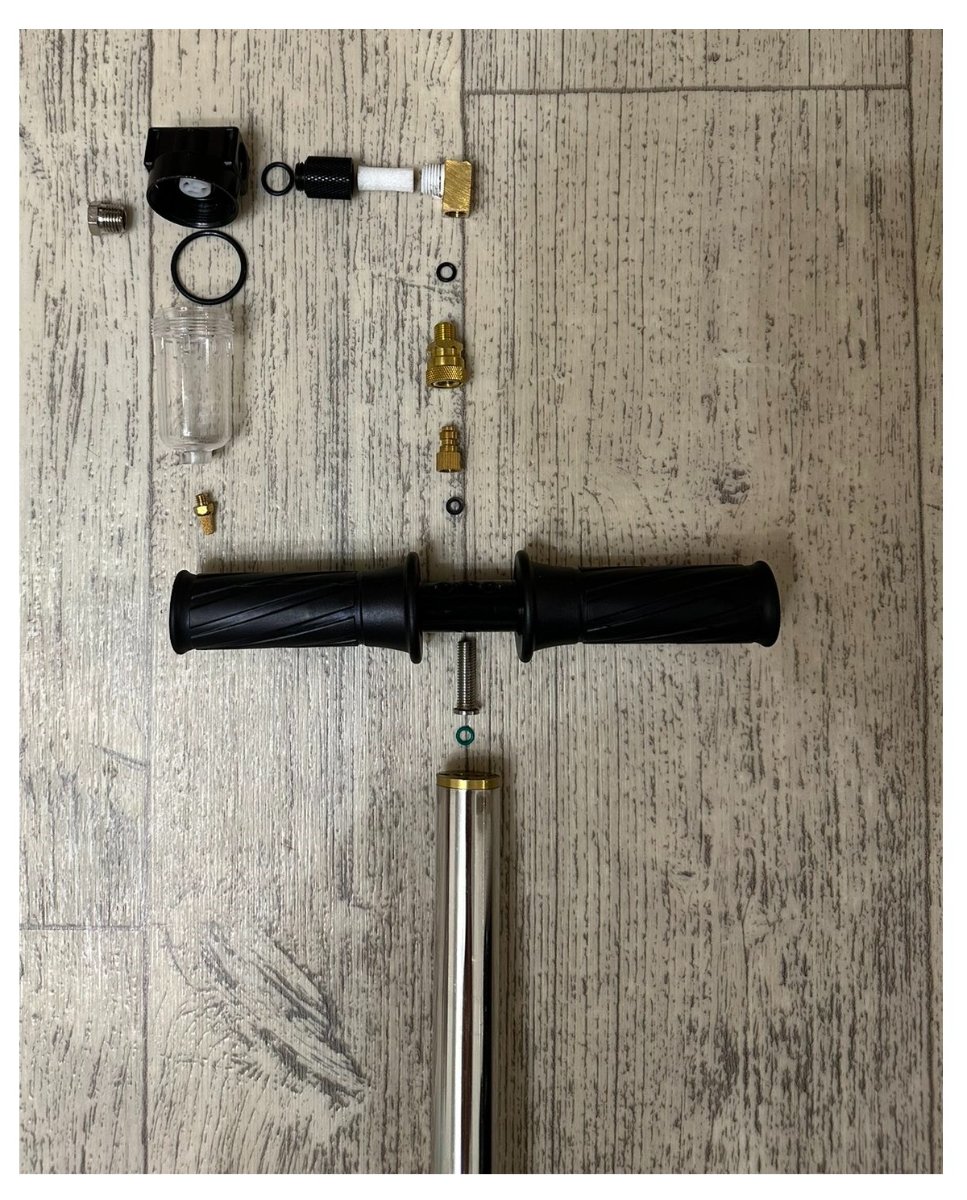

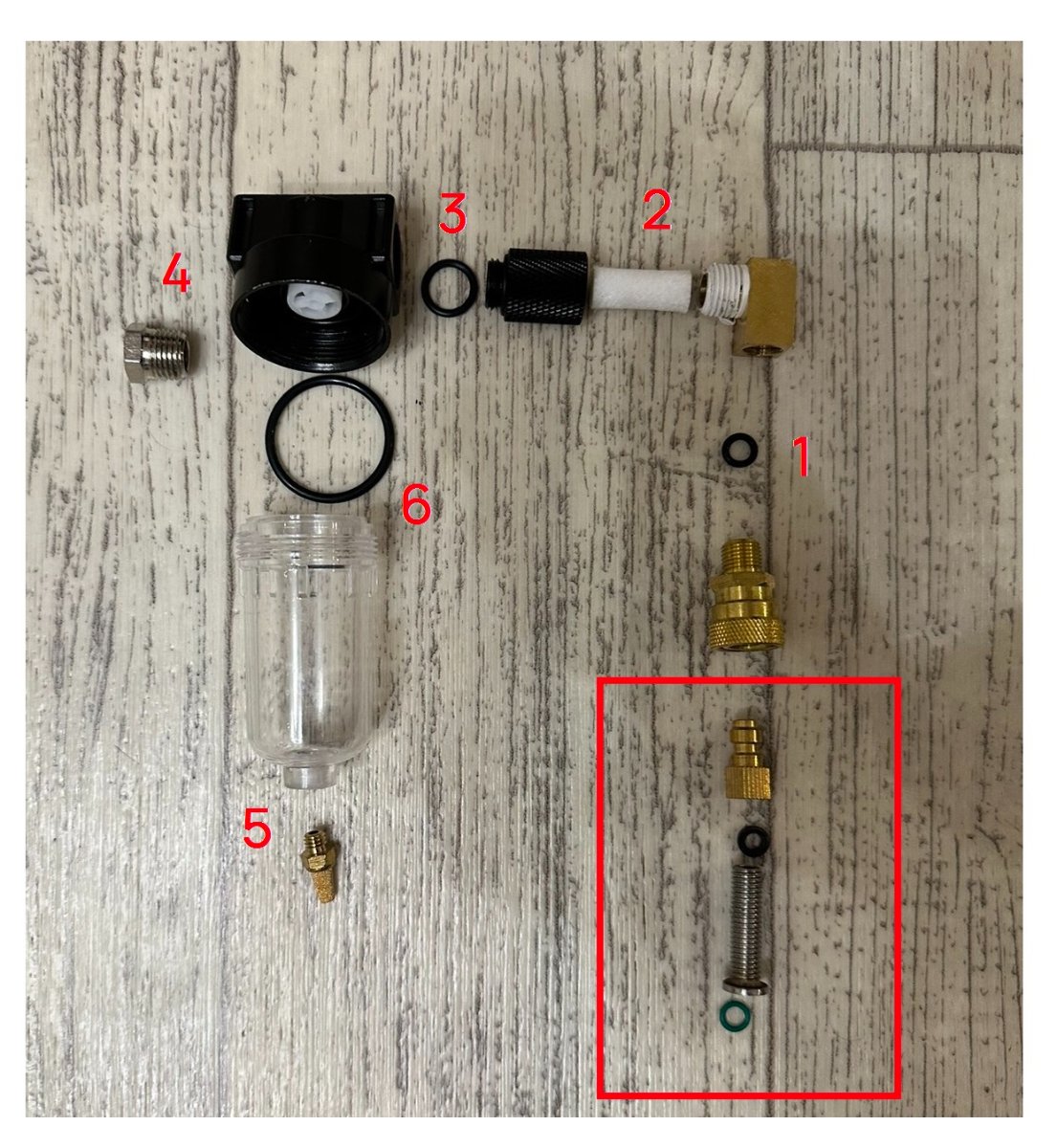

2.Далее производим сборку всех компонентов как указанно на фото:
4.thumb.jpg.acc0cb56b3f40c2c02a0f1b50ebc2fa3.jpg5.thumb.jpg.ee414adbc559242561f71cc348b13c2b.jpg
- в угловой фитинг через резинку вкручиваем фитинг быстроразъёмный мама;
- в проставку 20мм вставляем фильтр, на резьбу углового фитинга наматываем фум-ленту и накручиваем проставку на резьбу;
- на резьбу проставки также наматываем фум-ленту и прикручиваем все к корпусу большого фильтра на порт со стрелочкой выхода воздуха из фильтра;
- закручиваем заглушку на противоположенный входной порт корпуса большого фильтра;
- вкручиваем на дно колбы вместо штатного перепускного клапана фильтр для грубой очистки с резьбой м6;
- наполняем колбу силикагелем (около 28-30гр.);
- наворачиваем колбу через уплотнительное кольцо на корпус большого фильтка.

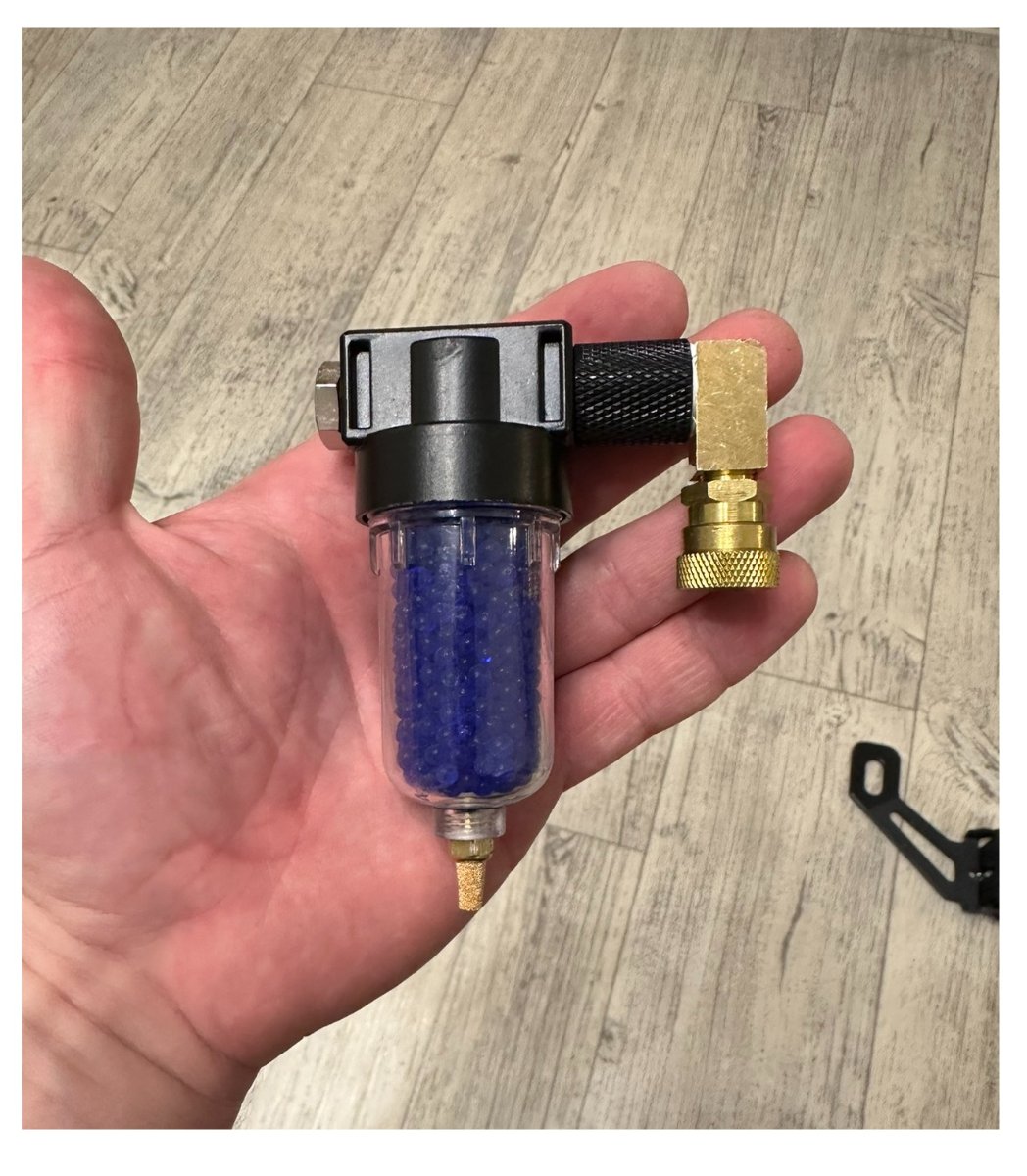

3. Осушитель собран.

Сборка узлов на насосе:

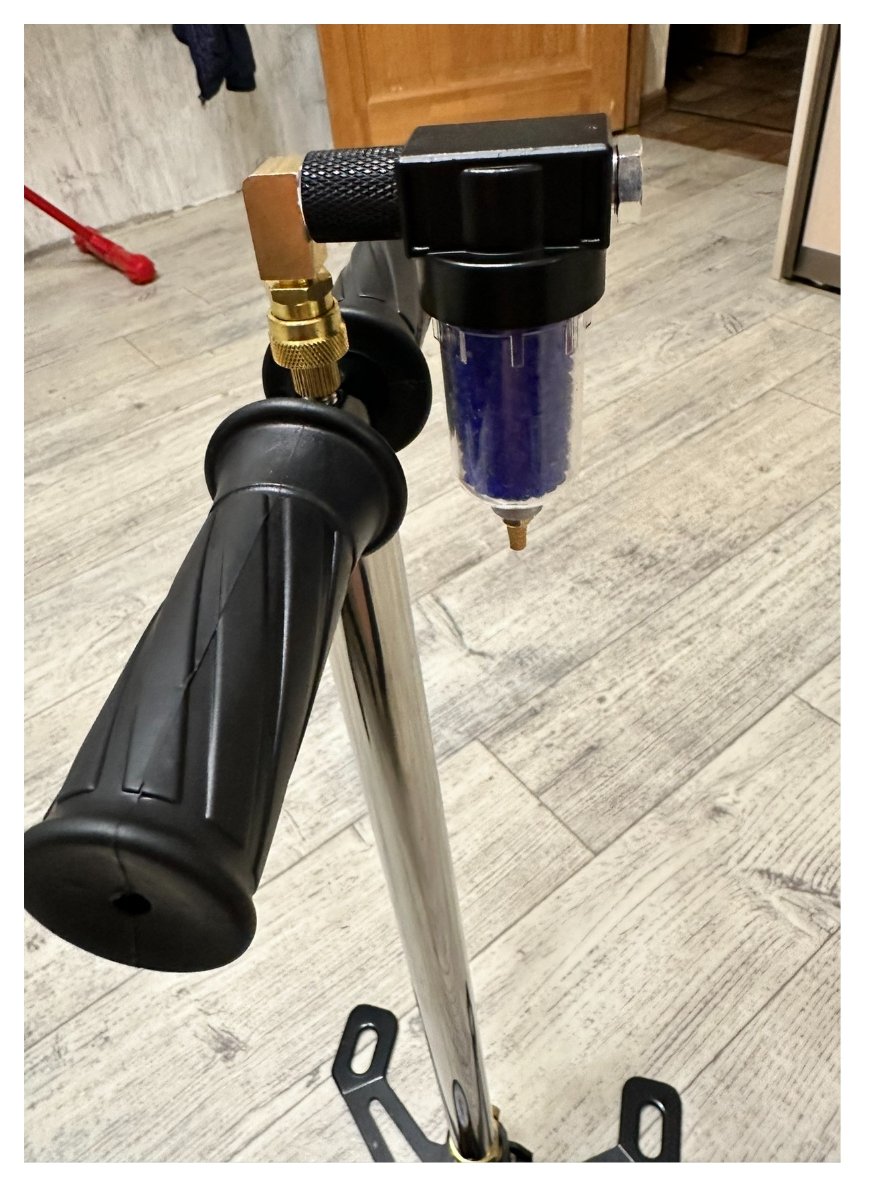

Подключаем осушитель к насосу.

Дополнительно:

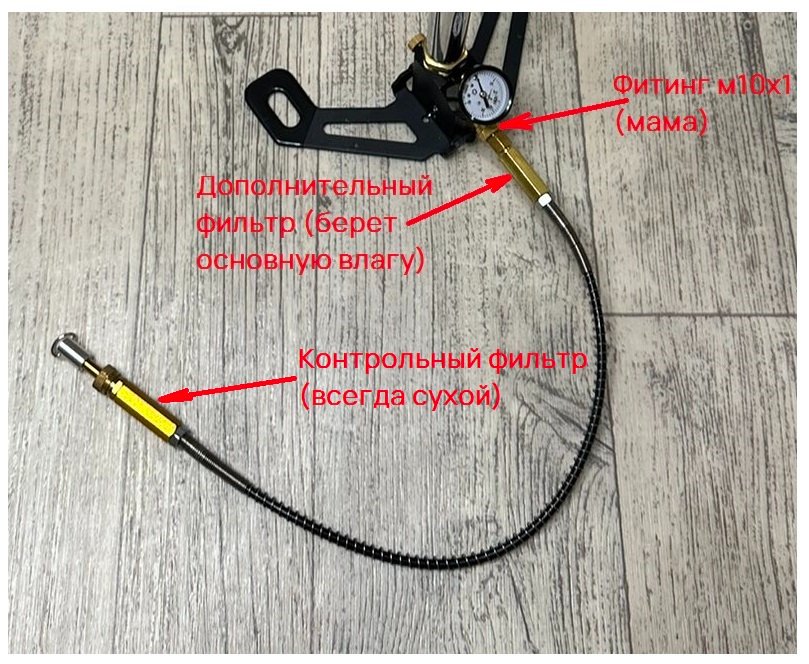

Переподключаем шланг ВД к насосу:
- выворачиваем шланг из насоса;
- Вворачиваем в насос фитинг быстроразъёмный мама м10х1;

- на шланг вворачиваем корпус доп.фильтра с фитнгом быстроразъёмным папа.

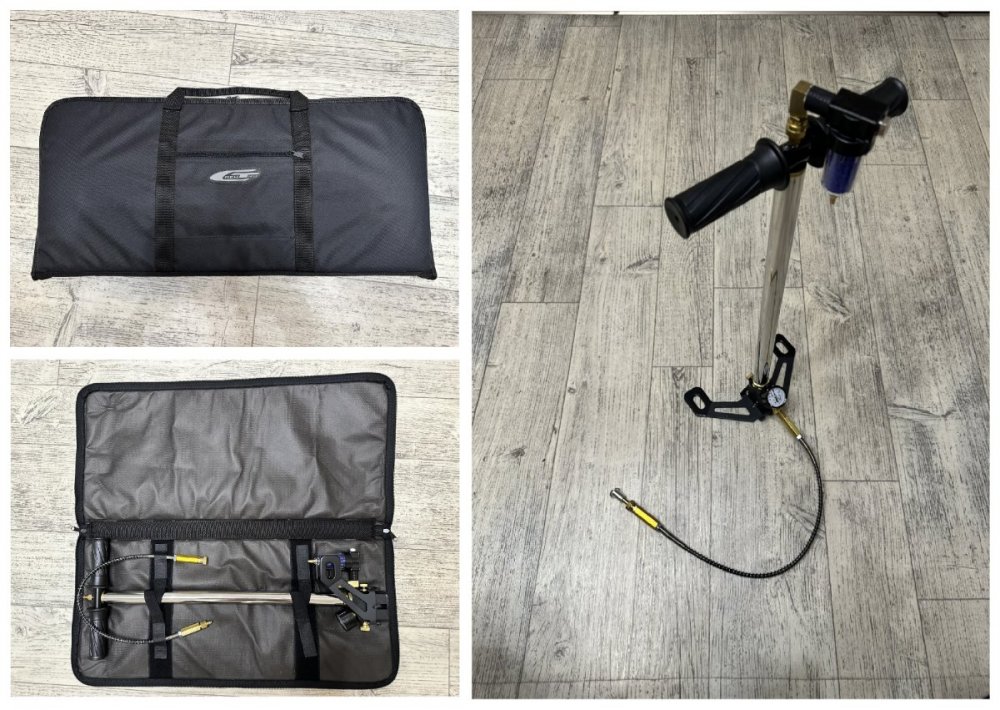

В итоге получаем:
Нормальный насос с осушителем, компактный при транспортировку, не гонящий как черт влагу.

Спасибо за просмотр!
